Télémètre militaire extra longue distance

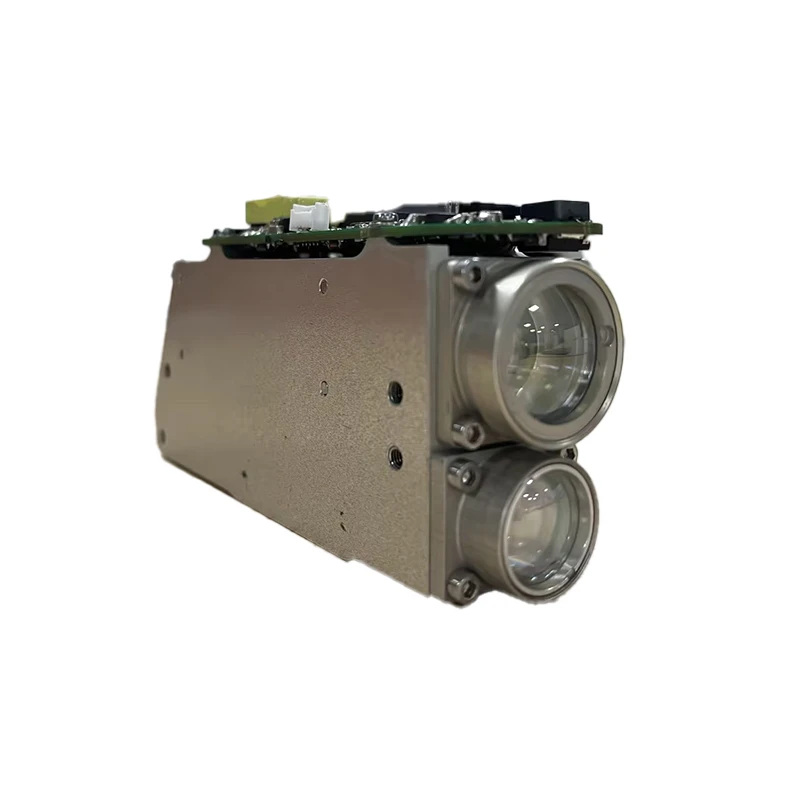

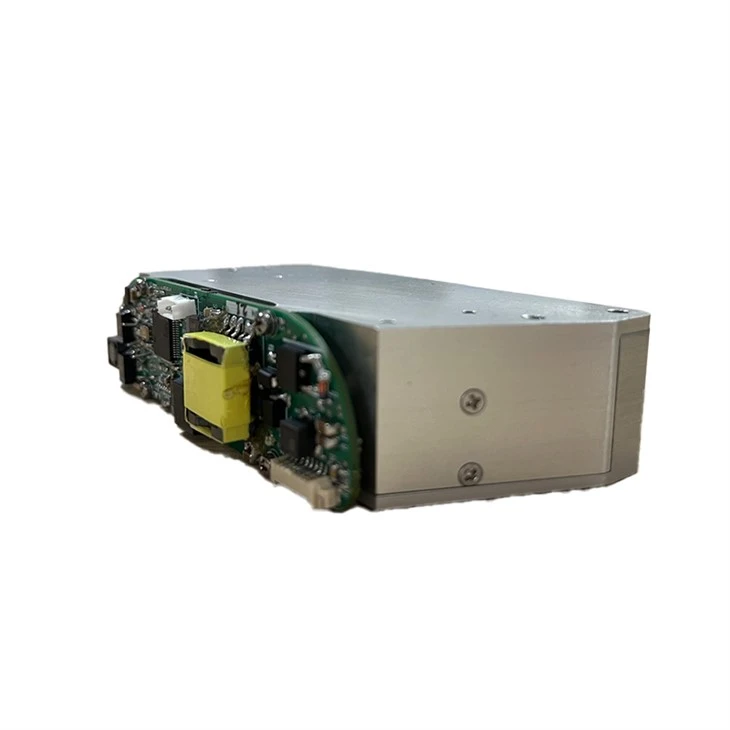

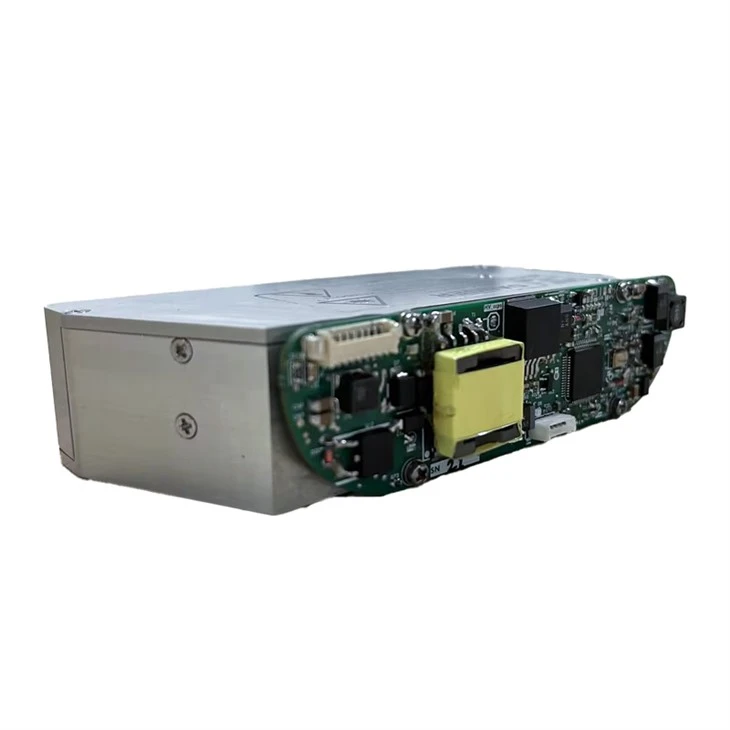

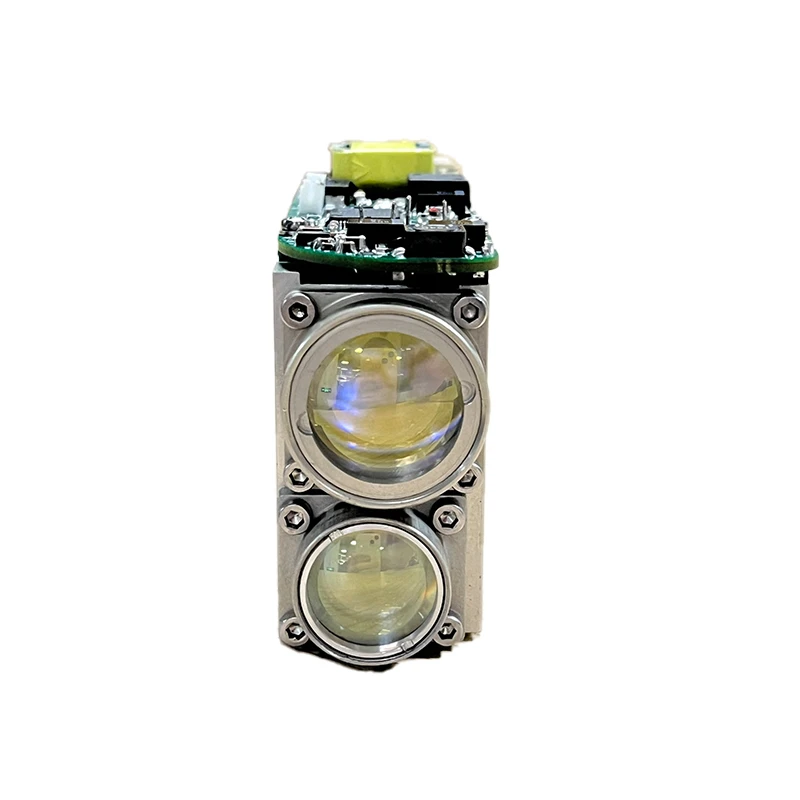

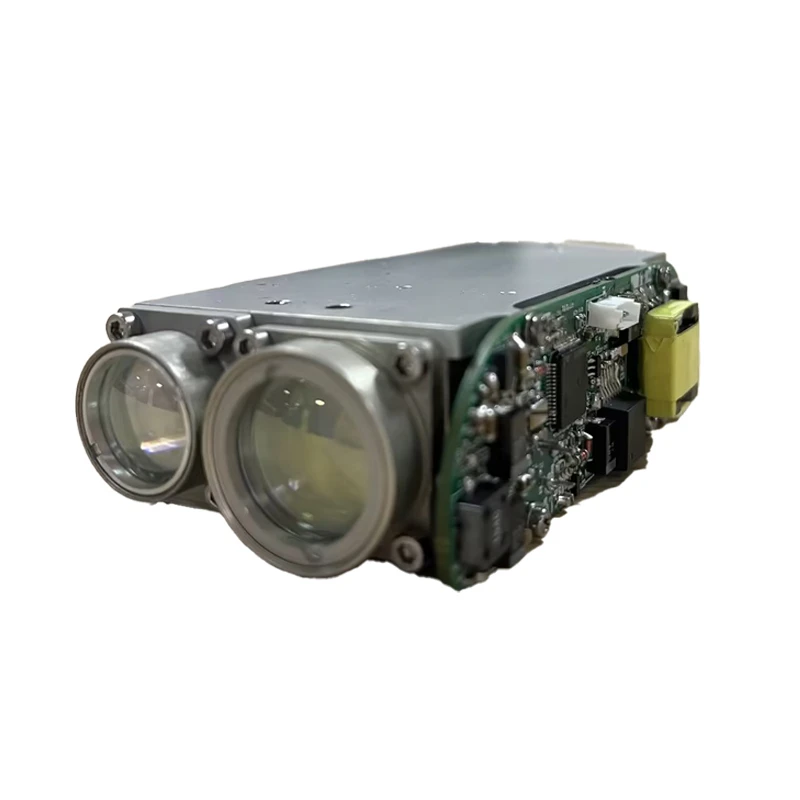

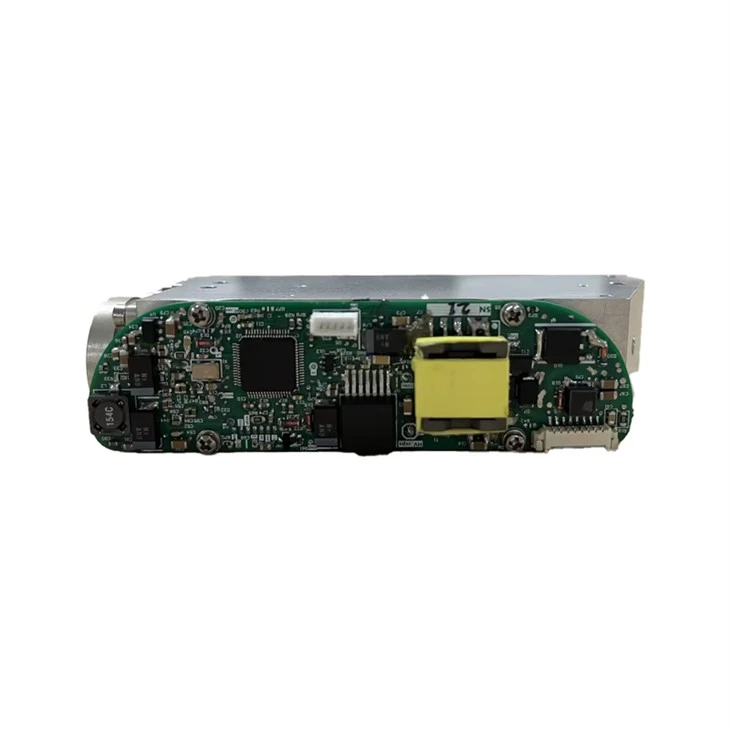

Télémètre militaire extra longue distance de 16 000 mètres, un petit module qui pourrait être facilement intégré à divers systèmes électro-optiques. Le système pourrait être utilisé dans les secteurs de la foresterie, de la gestion des ressources naturelles, de la construction générale, des services publics, des mines, des télécommunications, de la sécurité et de l'armée. Le module est particulièrement adapté aux télémètres militaires portables, aux drones ou drones légers.
|
Variant |
|
|
Paramètre |
spécification |
|
Type de laser |
laser à solide |
|
Longueur d'onde (nm) |
1064 |
|
Énergie de sortie [par impulsion] (mJ) |
Nominalement 15 |
|
Largeur d'impulsion (nS) |
< 5 |
|
Divergence de faisceau [typique] (mrad) |
< 1 |
|
Diamètre du faisceau [à la sortie] (mm) |
20 |
|
Ouverture du récepteur [principale] (mm) |
16.5 |
|
Temps de préchauffage (min) 1 |
1 |
|
Détecteur [principal] |
APD avec gain de variation temporelle |
|
Limites de lecture de portée (m) |
Min. 100 maximum. 16000 |
|
Performances de plage2 [Std. Effacer 3 ; max.] (m): homme [0,45 × 1,8 m] véhicule [2,3 × 2,3 m] bâtiment [grand] |
2800 6000 12000 |
|
Précision de portée [typique] (m) |
±2 |
|
Taux de télémétrie [par minute] (Hz) :
Typique Max.4
|
0.2 1 : intervalles de 20 tirs à 0,5 Hz avec période de refroidissement [durée totale 2 min] |
|
Protection de sécurité |
|
|
Classement laser |
Classe 3R |
|
Filtre d'émission visible |
blocage |
|
Émission visible [@ supérieure ou égale à 5 m] |
NÉANT |
|
Émission sonore [@ supérieure ou égale à 5 m] |
NÉANT |
|
Soutien |
|
|
MTBF1 [mobile au sol] (plans) |
> 1,000,000 |
|
Garantie (année) |
1 |
|
Service technique (année) |
10 |
|
Communications |
|
|
Port(s) |
En série |
|
Taper |
RS422 DUPLEX intégral |
| Débit en bauds | 38400 |
|
Caractéristiques physiques |
|
|
Masse [environ] (g) |
< 250 |
| Dimensions (mm) : Longueur [corps] *Largeur [corps] *Hauteur [corps] |
119*61*28 |
|
Montage |
Fixation arrière en 3-points, trous taraudés M3 (5 mm de profondeur) |
|
Exigences électriques |
|
|
Tension de fonctionnement [externe] (Vdc) |
18 à 36 (optimum 24) |
|
Consommation électrique moyenne (W) |
< 6 |
|
Consommation de courant à 24 VCC (A) |
1 |
| Environnemental | |
|
Température de fonctionnement (degrés): |
-30 degré à +60 degré |
|
Température de stockage (degrés): |
-40 degré à +70 degré |
|
Enceinte environnementale |
Non scellé (module) |
