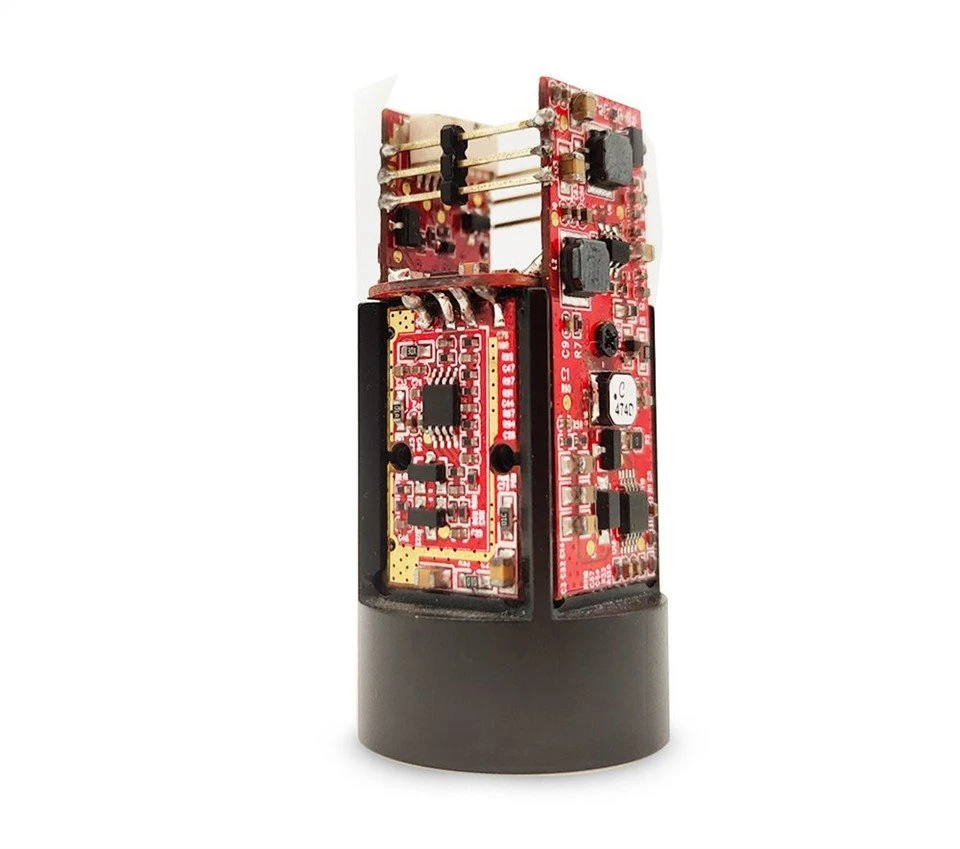

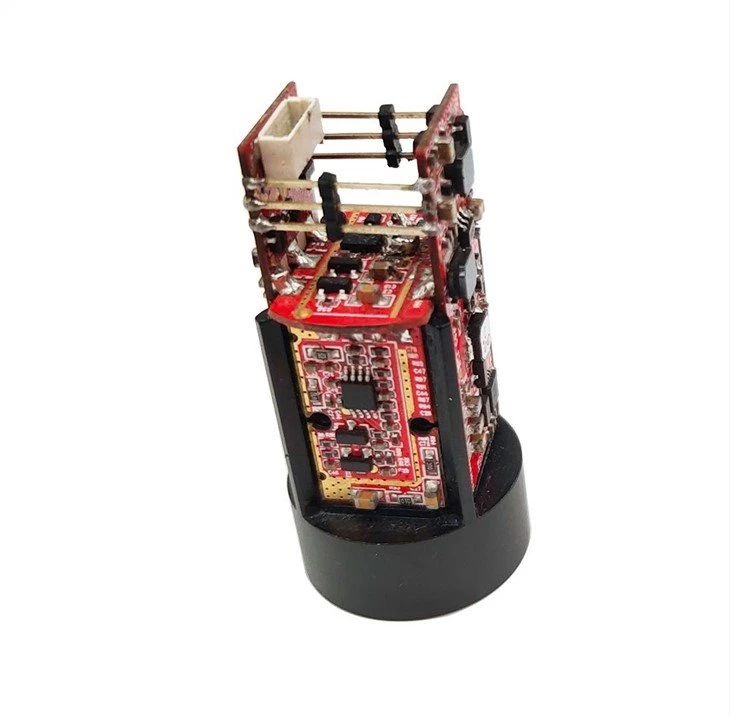

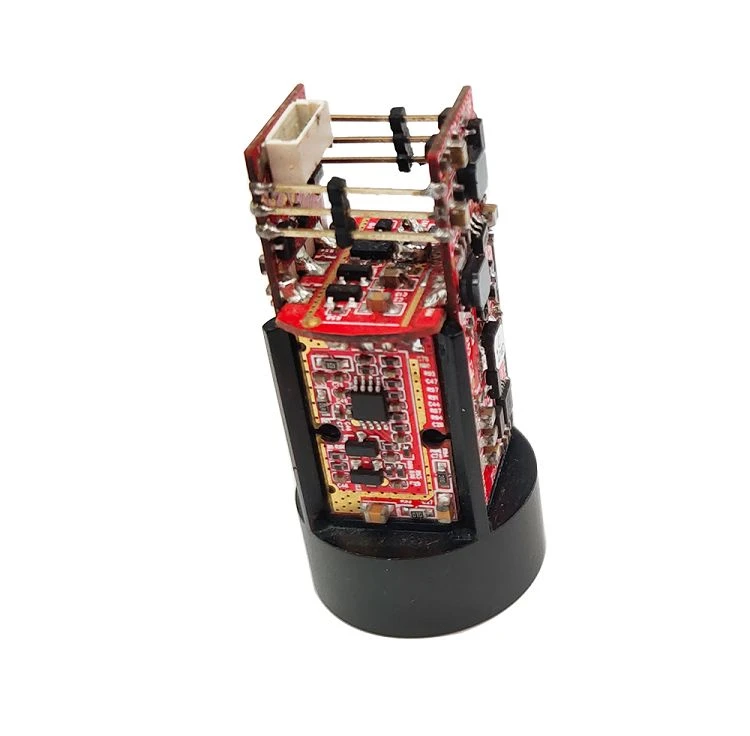

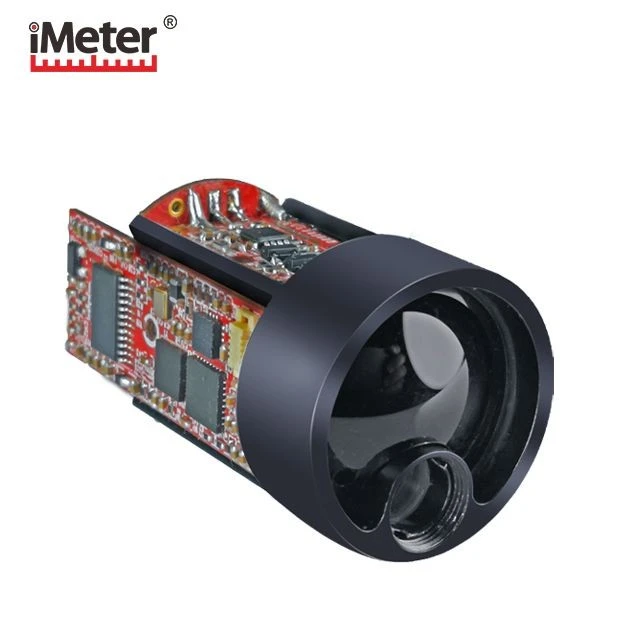

Petit télémètre laser module oem
La capacité de gamme du produit définie dans les conditions suivantes:
1) L’objectif de mesure est avec une réactivité modérée telle que la construction de murs.
2) L’objet mesuré est vertical avec une direction d’émission laser.
3) Les conditions météorologiques sont ensoleillées mais pas la lumière directe du soleil.
Remarque: Pour obtenir une meilleure mesure, il est suggéré de monter le produit sur un trépied lorsque vous ciblez les objets distants, afin de réduire la gigue de la machine lors de la mesure.
Indicateurs techniques | Paramètre de performance | Paramètre de performance |
Indicateurs techniques de la fonction D | Indicateurs techniques de la fonction H/AH/V | |
Champ d’application | Drone / Sécurité / Balayeuse / Détection du trafic | Monocylindre/double cylindre |
Ouverture d’émission | 6mm | 6mm |
Ouverture de réception | 17 mm (75 %) | 17 mm (75 %) |
Gamme de télémétrie (bâtiments) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Précision de la télémétrie (bâtiment) | ±3cm | <400m ±1m;="">400m ±0.4% |
Fréquence de télémétrie | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Type d’affichage | - | OLED/LCD |
Type de laser | 905 nm | 905 nm |
Tension d’alimentation | 3,3 ~ 5 V | 3,3 ~ 5 V |
Communication Interface | Standard en TTL (autre sur mesure) | Standard en TTL (autre sur mesure) |
poids | environ20±1 | environ20±10 |
niveau imperméable à l’eau | Ip67 | Ip67 |
Résistance aux chocs | 800G/ms (10 fois/s) | 800G/ms (10 fois/s) |

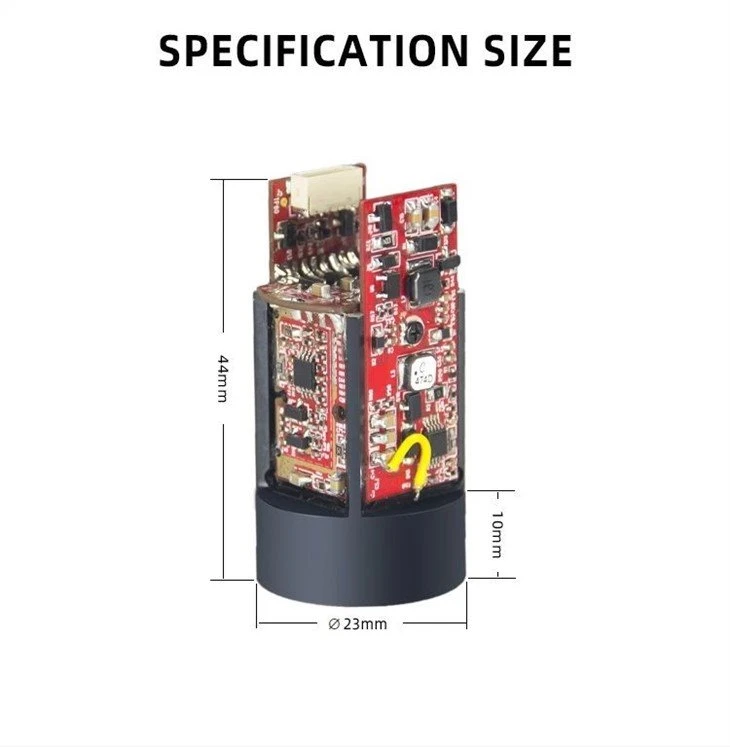

taille | ¢23 x 44 mm | ¢23 x 44 mm |
Température de fonctionnement | -20°C ~50°C | -20°C ~50°C |
Bauds | 9600/ 115200/ 230400 (facultatif) | 9600/115200 bps |
Gaspillage d’énergie | 0,8 w (veille), 1W (mesure) | 0.8w (veille), 1W (mesure) |
Le module de télémétrie peut fournir rapidement et avec précision la mesure de distance pour le système de contrôle principal;

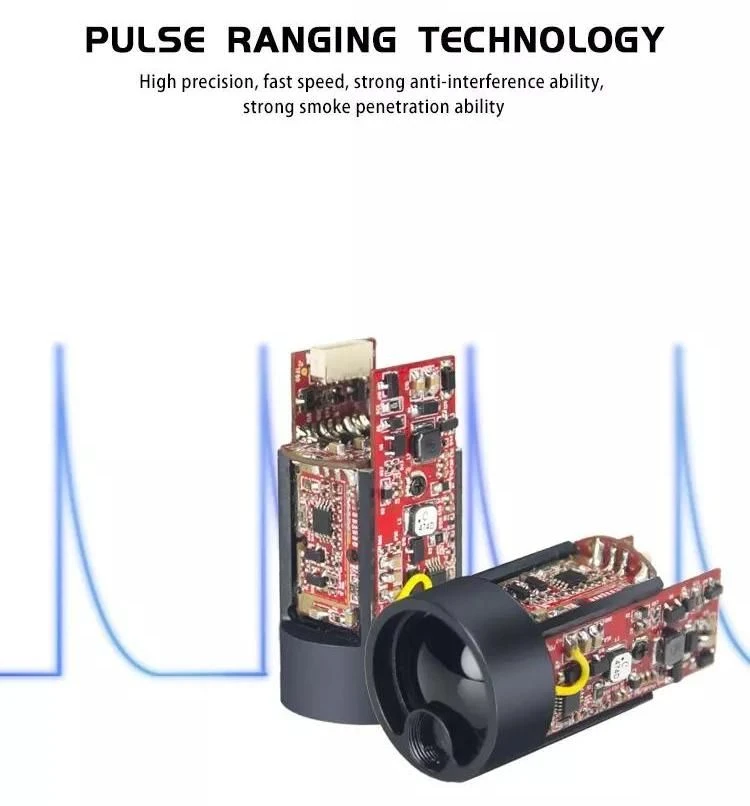

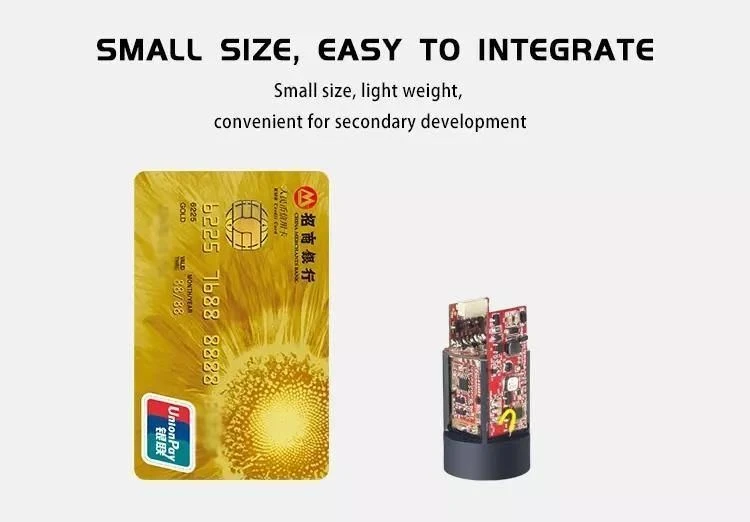

Ce module utilise un laser semi-conducteur de 905 nm, la résolution de télémétrie est de 0,1 m. La précision de la télémétrie est de 1 m et la plage de mesure la plus éloignée est de 2 km; avec interface TTL (peut communiquer directement avec le microcontrôleur), peut également communiquer avec le port série RS232 via un adaptateur (nécessite un câble de transfert de données); fournir également un logiciel de test informatique supérieur, un protocole de communication de jeu d’instructions, pratique pour le développement secondaire du client, construire son propre système de mesure de portée; c’est un capteur de gamme à intégration élevée, à faible consommation d’énergie et léger.

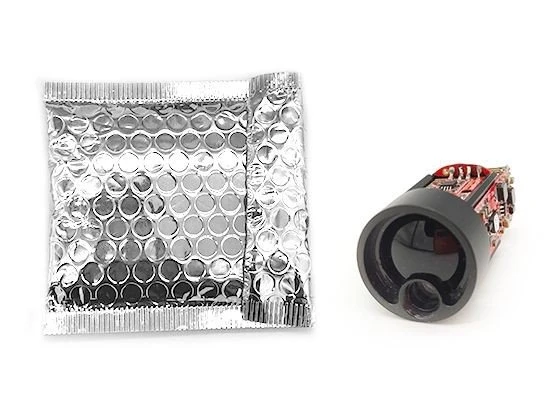

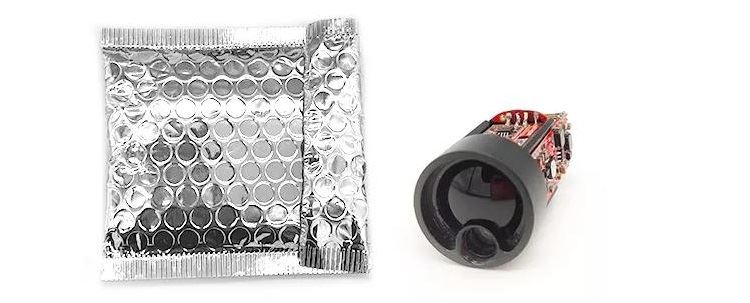

À propos de l’emballage :
* Sac en plastique antistatique*1
* Prise en charge de l’emballage personnalisé
* Si vous avez besoin d’expédier en vrac, nous fournissons des boîtes en carton ondulé antichoc respectueuses de l’environnement.
Considérations relatives à la mesure
Facteurs qui influencent la capacité de télémétrie
1) Réflectivité cible: D’une manière générale, plus la réflectivité cible de l’objet est élevée, meilleure est la capacité de télémétrie. par exemple, pour un objet à réflectivité Cible modérée, la plage de mesure est de 600 M, et elle peut aller jusqu’à 800 M pour un objet à réflectivité Cible élevée, mais peut n’être que de 300 M pour une réflectivité Cible faible. La capacité de télémétrie d’autres objets peut être obtenue avec la même conclusion. (Il se peut qu’il ne soit pas possible de mesurer la cible qui peut difficilement créer une réflexion diffuse, comme la surface de l’eau.)
2) Forme de la cible: Lorsqu’une cible est trop petite ou inégale, la capacité de télémétrie et la vitesse correspondante de la portée diminuent.
3) Angle de mesure: La capacité de télémétrie serait meilleure si l’objet mesuré est vertical avec la direction de l’émission laser, plus la vitesse de réponse de télémétrie est élevée, Au contraire, la capacité de télémétrie et la vitesse de réponse seront réduites; Il est possible que la plage de mesure ne puisse pas répondre à la capacité de télémétrie spécifiée dans le manuel dans certaines conditions extrêmes.
4) Facteur environnement: les facteurs environnementaux, y compris l’intensité de l’ensoleillement, la concentration de vapeur d’eau dans l’air et les particules en suspension, la déviation de l’angle de la lumière du soleil, etc. (tels que la pluie, le brouillard, la neige, le brouillard, la brume, etc.)
